Re: Préparation moteur Puce du 34

Message par demo78 le Jeu 19 Jan 2017 - 9:13

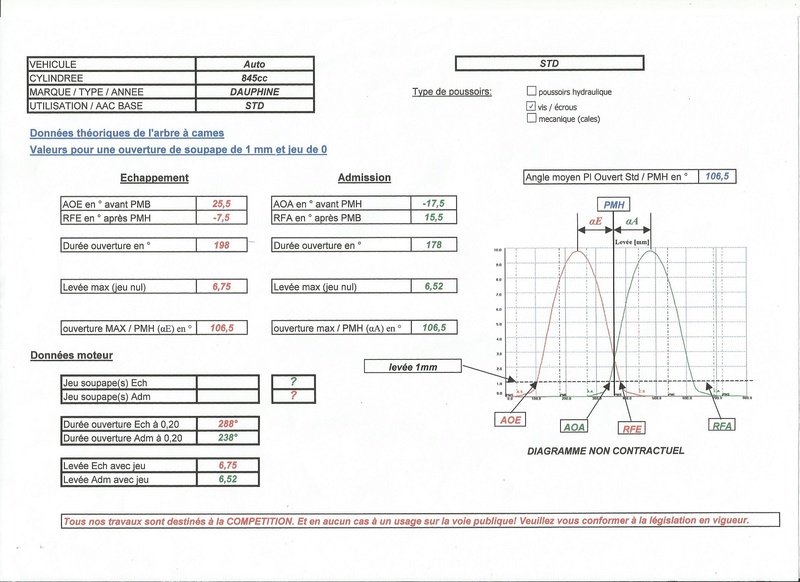

pour les mesures d'AàC, les specialistes (techniprofil, hemery, ...) donnent souvent les angles à 1mm de levée. Cela permet d'avoir une mesure plus precise et de s'affranchir du jeu de 0,2 ou 0,3mm. Ils fournissent aussi les angles aA et aE que donnent le positionnement des ouvertures max / PMH. Un petit ex ci dessous pour le moteur dauphine 845cc standard.

demo78

Masculin

Revenir en haut Aller en bas

Re: Préparation moteur Puce du 34

Message par Sylvain le Jeu 19 Jan 2017 - 16:08


Sylvain

Masculin

http://4cvlesirreductibles.forumactif.org/forum

Revenir en haut Aller en bas

Re: Préparation moteur Puce du 34

Message par loule.34 le Jeu 19 Jan 2017 - 21:50

Merci Sylvain, ça va me servir quand je vais amener mes pièces chez le rectifieur Wink

loule.34


Revenir en haut Aller en bas

Re: Préparation moteur Puce du 34

Message par loule.34 le Ven 20 Jan 2017 - 22:44

Bonsoir, voici un lien avec un tableau retraçant les valeurs de différents arbres à cames, mais par rapport aux données du tableau de Sylvain, rien ne correspond avec celui de dauphine standard, quelqu'un y comprend quelque chose   scratch scratch


http://www.4cv-renault.com/technique/ac/ac.html

loule.34


Revenir en haut Aller en bas

Re: Préparation moteur Puce du 34

Message par Mo1094 le Ven 20 Jan 2017 - 23:29

les angles donnés sur le tableau de Sylvain sont après une levée de soupape de 1mm avec jeu nul
alors que celles des constructeurs sont dès le début de levée
comme tu peux le voir sur le diagramme à droite du doc de Sylvain,
les soupapes se lèvent et se ferment doucement (évasement du bas des courbes)
si j'en retrouve, je ferai un agrandissement du diagramme pour voir si on distingue les angles de début de levée (trop flou en téléchargeant celui ci)

Mo1094

Masculin

Revenir en haut Aller en bas

Re: Préparation moteur Puce du 34

Message par Sylvain le Sam 21 Jan 2017 - 11:20

le tableau est fourni par demo78 et non par moi Wink

Sylvain

Masculin

http://4cvlesirreductibles.forumactif.org/forum

Revenir en haut Aller en bas

Re: Préparation moteur Puce du 34

Message par Henri-47 le Sam 21 Jan 2017 - 13:27

Je pense que le document fourni par demo78 est un modèle de présentation et non un relevé exact;
Le diagramme ne correspond pas aux valeurs du tableau. Si on compare RFE et AOA on voit sur le graphique que RFE est plus grand alors que dans le tableau des valeurs c'est le contraire..,
de même les levées Max sont de 6, 7 mm alors que sur le diagramme elles sont presque a 10mm.

Pour limiter les contraintes et le  rebondissement, "atterrissage" et "décollage" de la soupape sur le siège sont "amortis" par le profil de l'aac et un très faible déplacement se traduit pas un angle de rotation important. Il est difficile voire impossible de relever avec précision le point d'ouverture/fermeture des soupapes et je pense que les valeurs données par les fabricants sont pour une certaine ouverture (1mm me semble beaucoup !).

Un document très intéressant, en particulier page 4, "pièges a éviter".
http://a110.free.fr/pages/technique/phl/g01-arbracames.pdf

Henri-47


Revenir en haut Aller en bas

Re: Préparation moteur Puce du 34

Message par Mo1094 le Sam 21 Jan 2017 - 21:10

Sylvain a écrit:le tableau est fourni par demo78 et non par moi Wink

Embarassed Embarassed  merci à lui Wink

Mo1094

Masculin

Revenir en haut Aller en bas

Re: Préparation moteur Puce du 34

Message par Mo1094 le Sam 21 Jan 2017 - 21:11

merci Henri, très bien ce doc study

Mo1094

Masculin

Revenir en haut Aller en bas

Re: Préparation moteur Puce du 34

Message par loule.34 le Lun 23 Jan 2017 - 1:57

Bonsoir à tous, merci donc à demo78  Embarassed Embarassed ainsi qu'a Henri, ma décision est prise, je vais contacter des professionnels de l'arbre à cames et voir avec eux, aux vues de mon moteur qu'est ce qu'ils me conseillent, je vous tiens au jus, dés que j'en sait plus Wink


Dernière édition par loule.34 le Jeu 26 Jan 2017 - 1:49, édité 1 fois

loule.34


Revenir en haut Aller en bas

Re: Préparation moteur Puce du 34

Message par Jerome le Lun 23 Jan 2017 - 8:20

Pour info j'ai vu hier Christian de Arnaud Ventoux Pièces a la bourse de Vif.
En ce qui concerne les AAC Condrillier ils sont usiné en Italie.
Mr Condrillier avait réaliser environ 5 profils différent de AAC.
Sur les 5 il a garder celui qui a le plus de couple.
J'essaie d'avoir le numéro du profil.

Jerome

Masculin

Revenir en haut Aller en bas

Re: Préparation moteur Puce du 34

Message par demo78 le Lun 23 Jan 2017 - 9:13

si quelqu'un a les infos techniques sur l'AAC Condrillier, ce serait super de les partager sur le forum.
Bonne semaine à tous

demo78

Masculin

Revenir en haut Aller en bas

Re: Préparation moteur Puce du 34

Message par loule.34 le Lun 23 Jan 2017 - 19:25

Merci Jérôme  Wink

loule.34


Revenir en haut Aller en bas

Re: Préparation moteur Puce du 34

Message par vincdauph le Mer 25 Jan 2017 - 19:21

Les Mecs vous allez devenir des Pro de l'AAC !!! La relève de Mr Ferry est là !!

moi aussi les infos sur le Condriller m'interesse .. Smile
bon sachant que je compte montéle compresseur, je pense plus partir sur un qui donne de la puissance plutot que du couple ... un 1093 surement Smile

vincdauph


Revenir en haut Aller en bas

Re: Préparation moteur Puce du 34

Message par Jerome le Mer 25 Jan 2017 - 19:28

Pas le bon calcul a mon avis c'est le montage que j'ai et je ne suis pas super satisfait Suspect
Je ne connais pas le condrillier mais si c'était a refaire je monterais le compresseur avec... d'ailleurs rien n'est perdu je peux toujours essayer un jour... mais chaque chose en son temps. Razz

Jerome

Masculin

Revenir en haut Aller en bas

Re: Préparation moteur Puce du 34

Message par vincdauph le Jeu 26 Jan 2017 - 8:49

Tu peux développer Jérôme en quoi c'est pas le bon calcul avec un compresseur ?
Je pensais qûn 1093 serait mieux qûn Ferry 12 plus pointu ... Le compresseur est quand mm fait pour donner du couple tout le temps ☺ mais j'ai pas ton expérience lol

vincdauph


Revenir en haut Aller en bas
